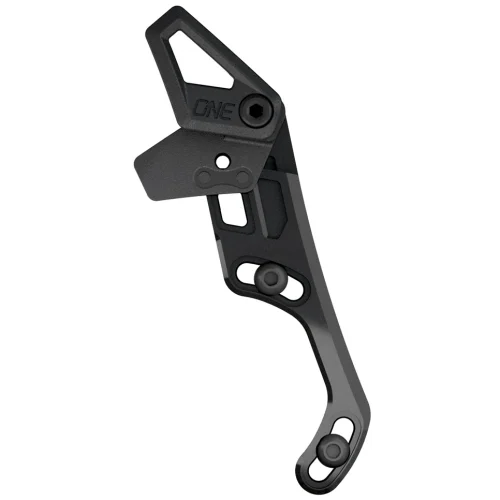

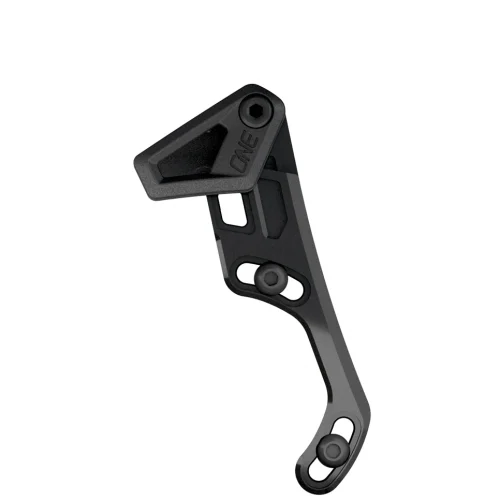

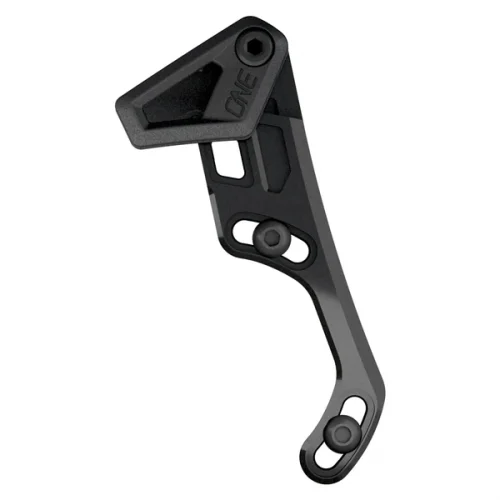

【ONEUP】チェーンガイド-ISCG05-V2

【ONEUP】チェーンガイド-ISCG05-V2

(oneup-chain-guide)



新しいOneUpコンポーネントガイドを使用して、ドロップされたチェーンを永久に排除します。

より低く、より緩いバイクの傾向が続くにつれて、「リトルバイク」は毎日ますます能力を増しています。2019年に改訂されたOneUpガイドでは、シンプルな1つのツールのインストールと調整に加えて、まったく新しいツールのフリップが少なくなっています。

わずか40gのOneUpチェーンガイドは、一口の水よりも軽いです。



ガイドとナローワイドチェーンリングが必要なのはなぜですか?

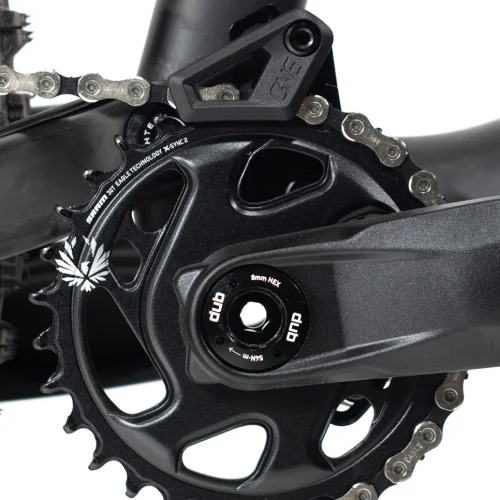

NWリングは素晴らしいですが、完璧ではなく、たまに乗っているときにチェーンを落とすことができます。ソーシャルライドでは、これは友達に落とされることを意味します。しかし、エンデューロをレースするとき、ドロップチェーンは表彰台を犠牲にする可能性があります。そのため、ほとんどすべてのEWSプロがチェーンガイドとナローワイドチェーンリングの両方を実行しています

特徴

  • ツールレスアッパーガイドフリップ
  • クランクを外さずに取り付けます
  • シングルツールの取り付けと調整(4mm六角)
  • ブースト互換
  • 楕円形互換
  • 黒のステンレス鋼のハードウェア
  • 米国特許取得済み 10,053,188その他の特許出願中

仕様

重量:  40g
容量: 26-38T
チェーンライン:  7.5mm調整
マウント:  ISCG05
カラー: ブラックトップガイドピース付属
材質:  7075アルミニウム、トップガイドガラス強化熱可塑性プラスチック

ガイド設定手順

1.  4mm六角レンチでフロントトップガイドナットを取り外してトップガイドを取り外します(リアT25ボルトは絶対に調整しないでください)。
2.スライダーを最も高い位置に設定します。(チェーンリンク記号が付いた上部デバイスの左下の穴に4mmを挿入し、反時計回りに戻しました)。
3.バックプレートをISCG05タブに直接押し付けます。 ガイドの裏側とバイクフレームの間に隙間がないか確認します(バックプレートをフレームから離すために、必要に応じて付属の2.5mmスペーサーを使用します)。
4.スライダー調整ボルトがクランクアクスルの真上にくるまでバックプレートを回転させ、ボルトを5Nmにトルクします。5

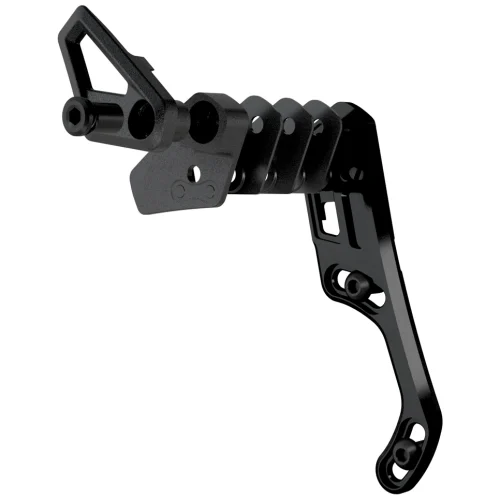

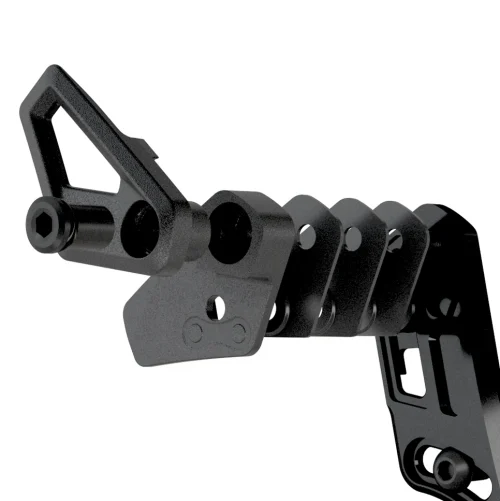

。クランクセットとチェーンを取り付けた状態で、スペーサーシムブロックを使用してバックプレートとチェーン間のクリアランスを測定します。6。
必要なチェーンラインシムの対応する数を決定し
ます。 。5つ以上のシムが必要な場合は、付属の2.5mmワッシャーをバックプレートの後ろに取り付け、手順2に戻り
ます。8。スペーサーを使用してトップガイドを組み立て、ボルトを3Nmで締めます。
9.内側のトップガイドの穴に4mmの六角レンチを挿入し、高さ調整ボルトを緩めて、ツールをチェーンに降ろします。高さを設定するには、3Nmのトルクで締めます



チェーンガイド-ISCG05-V2
在庫状態 : 在庫有り
¥11,548(税込)
数量
